光束通過透鏡 進行擴散

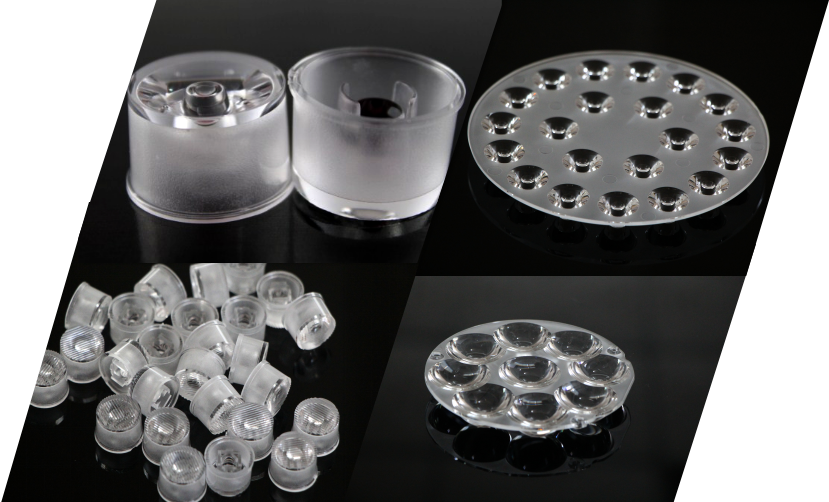

LED芯片體積小，結構緊湊，光面積小 在LED照明系統的非成像光學設計中，基本的光學元件主要有透鏡 至于折光板的主要作用是改變光線的出射方向或在特定的方向上改變光束的角度，實際上它就是人們常見和熟悉的LED光源系統的塑料面板，這種塑料面板按照結構來分類，主要有齒形折光板，梯形折光板和柱形折光板。其中齒形折光板的每一齒相當于楔形鏡，其表面折射作用能使光線發生偏轉，但不會改變光束角大小，主要起到改變光束出射方向的作用。梯形折光板相當于平板玻璃和楔形鏡的組合體，它可使一束光分成三個方向，而三個方向光束的光強比是由它的平面和斜面的面積比來控制。柱形折光板又稱為復眼透鏡，它由一系列園柱面組成，每個柱面相當于一個透鏡，在柱面母線方向上，光線保持原入射的方向，而在柱面非母線方向上，透鏡的作用使各個方向上都有匯聚或發散作用，從而實現擴展光束角的目的。 旭錦塑膠模具公司，誠接塑料模具，塑膠模具，注塑模具加工生產，透鏡模具。如果您也對旭錦塑膠模具感興趣，可以聯系我們，旭錦為您服務。 歡迎來電：0760-22832179 許生13925305281 網址：http://www.heyingbaoan.com
